無線冬奧丨“獵豹”軌道攝像機、“飛貓”索道攝像機……這些冬奧會直播轉播設備都離不開無線電
在精彩的北京冬奧會賽事背後，無線電的身影無處不在。直播轉播、計時記分、調度指揮……這些重要的無線電應用，為實現冬奧會“簡約 安全 精彩”辦賽目標提供了有力的支撐和保障。小編今天先為大家科普一下無線電在直播轉播方麵的應用。
為提升觀眾觀感，本次奧林匹克轉播服務公司（OBS）及其合作夥伴們實現了賽事全程4K轉播，開幕式及部分重要賽事的8K超高清轉播，這也是全球首次規模化應用8K技術進行開幕式直播和賽事報道。為了進一步提升用戶體驗，本屆冬奧會上投入了大量的移動攝像設備，借助其靈活移動的特性捕捉更多的精彩瞬間。事實上，這些設備都需要使用專用的無線電頻率，這就帶大家一一了解。
“獵豹”軌道攝像機係統：
高速運動捕捉更多生動瞬間

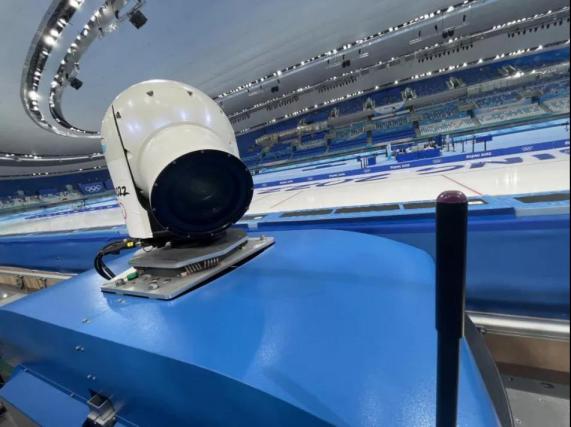

超高速4K軌道攝像機係統“獵豹”
“冰絲帶”的“獵豹”是中央廣播電視總台曆時5年研發出來的超高速4K軌道攝像機係統，專門用於冬奧會速度滑冰賽事的轉播工作。在速度滑冰比賽中，一般運動員的時速可達50公裏，頂尖運動員甚至可達70公裏，而“獵豹”的最高時速可達90公裏，無愧於“獵豹”其名。
通過400MHz頻段的無線遙控，攝影師可以對“獵豹”的運動進行調節，實現對運動員的追趕、跟隨甚至超越，捕捉更多生動瞬間。此外，借助2GHz頻段的無線圖像傳輸信號，即使在高速運動過程中，“獵豹”拍下的高清畫麵也能被實時傳遞到製播中心，經過編輯製作後呈現在觀眾麵前。
“飛貓”索道攝像係統：
隨心所欲拍攝精彩視頻畫麵

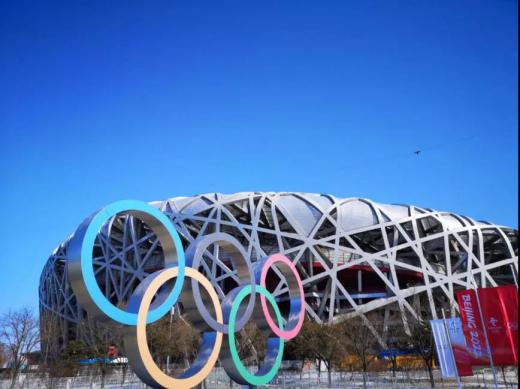

國家體育場“鳥巢”上方的“飛貓”
開幕式上俯瞰“鳥巢”的全景、煙花綻放的瞬間，拍攝下這些畫麵的是架設在國家體育場上方的索道攝像係統（又名“飛貓”）。通過無線遙控，攝像師可以讓攝像機在索道搭建的二維或三維空間內任意移動、鏡頭360°旋轉，實現隨心所欲的拍攝，並通過使用專用頻率的無線信號回傳視頻畫麵，提供非同一般的視覺效果。
這種無線攝像機應用廣泛，尤其在拍攝角度和區域都受到一定條件限製的區域，例如在跳台滑雪的比賽中，“雪如意”頂部與地麵落差達130多米，相當於30層樓房的高度，布設在“雪如意”頂部和底部之間的“飛貓”可以全程記錄下運動員“飛”的過程。
冰麵錐桶攝像機：
仰拍運動員迎麵高速滑過畫麵

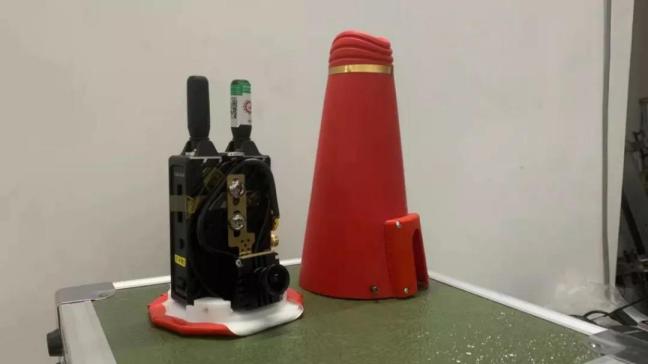

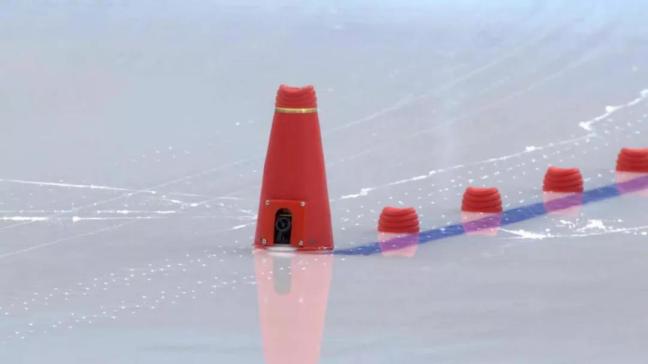

國家速滑館內的冰麵錐桶攝像機
在國家速滑館內，除了亮眼的“獵豹”外，冰麵上還隱藏著另一種無線攝像機——冰麵錐桶攝像機。它由攝像機、電池和無線發射裝置三部分組成，被安放在用以標記賽道的紅色錐桶中。冰麵錐桶攝像機非常小巧，攝像機的體積甚至不到25立方厘米，就像一隻在錐桶上打了個洞並從中探出頭來的倉鼠。
攝像師可以通過無線遙控來控製這隻“倉鼠”的頭部，以仰視的角度拍攝下運動員迎麵衝擊而來、高速滑過的畫麵，並通過5.2GHz頻段，帶寬為40MHz的無線信道高質量、無時延地傳輸到製播中心，快速包裝成觀眾所能看到的節目，給觀眾身臨其境的感覺。
運動員佩戴無線電攝像機：
讓觀眾身臨其境感受賽場氣氛
冰球比賽女運動員佩戴的無線電設備
為了讓觀眾更有帶入感，很多參賽隊員的身上也攜帶有無線攝像設備。例如，在2月5日女子冰球芬蘭與加拿大的比賽中，上圖中芬蘭8號選手的頭盔後部就有一個貼有綠色標簽的無線電設備，這是一台無線攝像機，它們普遍使用7GHz頻段專用頻率，觀眾可以通過它身臨其境地感受賽場上的爭搶、碰撞。
在雪上追逐類競賽部分參賽隊員的頭盔上，也安裝有小型鹿角一樣無線攝像機，當轉播畫麵切換過來時，觀眾可以從參賽隊員的角度看到前方的賽況，感受雪上的高速滑行和顛簸。
有力保障直播轉播對無線電各項需求
全程4K轉播以及大量移動攝像機的應用對無線電頻譜資源提出了極高的要求。經過反複協調和技術驗證，工業和信息化部在2021年末就完成了對OBS申請頻率的行政許可，為相關設備的提早入場、安裝調試以及比賽期間的安全使用奠定了堅實基礎。無線電安全保障團隊為OBS及央視共指配近900條專用頻率，確保電視直播的順利進行。
為確保直播轉播頻率的正常使用，各賽事場館的無線電安全保障人員每天都要開展重要頻段的保護性監測。以國家速滑館為例，截至目前共排查不明信號及無線電幹擾10餘起，攔截未貼簽設備40餘台（套），確保了賽事媒體轉播等業務的順利開展。
據冬奧會主媒體中心無線電頻率主管介紹，在8萬餘人次的安檢和巡查過程中累計排查幹擾隱患9起，製止場內未按規定使用無線電設備行為40餘起，有力保障了OBS、中央廣播電視總台、NBC（美國全國廣播公司）、BBC（英國廣播公司）等媒體1000餘部無線攝像機安全地使用頻率，順利地開展直播轉播業務。
